灌注部分结构如图22—11所示。整个灌注部分可分三个部件。
(1)凸轮—拉杆部件 将药液从贮液瓶中吸人注射器，并推人安瓿内。
(2)注射器部件 控制注入每一个安瓿的注射剂体积。
(3)摆杆—电磁阀部件 当缺瓶现象发生时阻止凸轮—拉杆部件将药液推出。
凸轮l转到如图22—11所示位置，开始压扇形板2摆动，使顶杆3上顶，在有安瓿情况下，顶杆顶在电磁阀4伸在顶杆座内的部分，与电磁阀连在一起的顶杆座5上升，使压杆6摆动，压杆另一端即下压，推动针筒7的活塞向下运动，此时，单向玻璃阀8关闭，9开启，药液经管道进针头10而注入安瓿内直到规定容量。当凸轮不再压扇形板时，针筒的活塞靠压簧1l复位，此时单向玻璃阀8打开，9关闭，药液又被吸人针筒。顶杆和扇形板依靠自重下落，扇形板滚轮与凸轮圆弧处接触后即开始重复下一个灌药周期。有时固送料斗内安瓿堵塞或缺瓶而使输送轨道上暂时无安瓿输送，此时注射器若仍然继续灌注，不仅浪费药液．污染设备，还会影响灌药工序的正常进行。此时灌注部分还必须装配有如下自动止灌装置。当灌注针头处齿形板上无安瓿时，摆杆12与安瓿13接触的触头脱空，拉簧15使摆杆继续转动，并使其压在行程开关14上，此时接触电磁阀的电流可打开电磁阀，并用电磁力将其伸入顶杆座内部分拉掉，顶杆3不能使压杆6动作而控制注射器部件。
注射剂灌装之后常需注入惰性气体(氮气或二氧化碳)，以其代替安瓿内的空气，增加药物的稳定性。充气的工序位于灌装之后，充气针头和灌装针头位于同一针管架上，由电机带动主轴控制凸轮和充气阀。
相关产品：

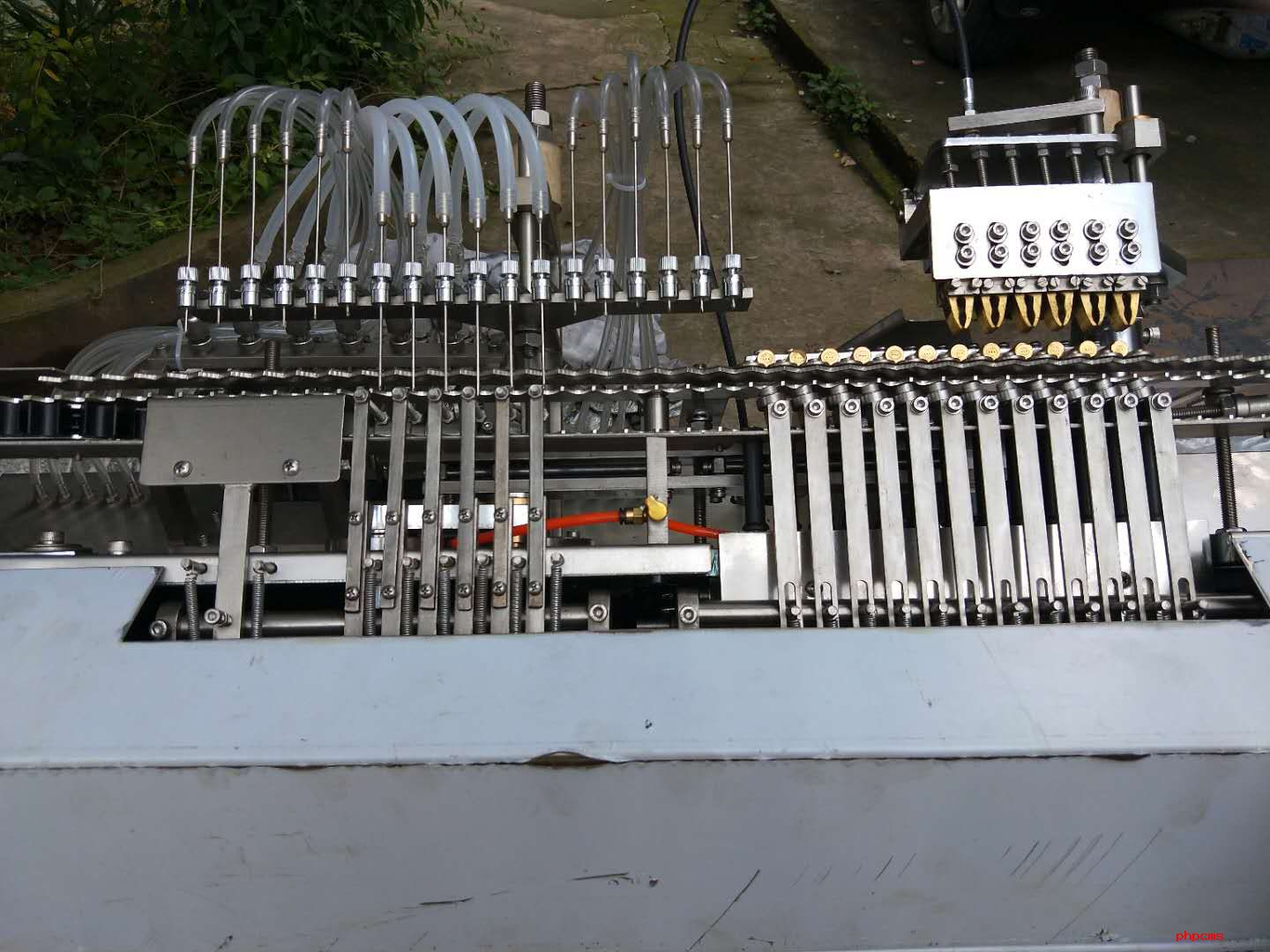

安瓿瓶拉丝灌封机 六针安瓿瓶拉丝灌封机
